1280x1024/640x512 verkko ja digitaalinen kaksoislähtö SWIR -kameramoduuli


> 1/2 ”(1/4”) Sony Ingaas Global Shutter SWIR -kuva -anturi IMX990 (IMX991)
> Tehokas 30x optinen zoom (17 ~ 510mm)
> Max. 1,3MP (1280x1024) resoluutio
> Tukea ICR -kytkin laajakaistalle ja kapeakaistalle
> Tuki EIS, elektroninen defog, lämpökadut vähentävät toimintoa
> Tuki 16x digitaalinen zoom
> Tukiverkko- ja LVDS -kaksoislähtö
> Tuki LVDS Digital Video Output -synkronisesti, voisi muuntaa HD - SDI -lähtöksi.



    Tuotetiedot

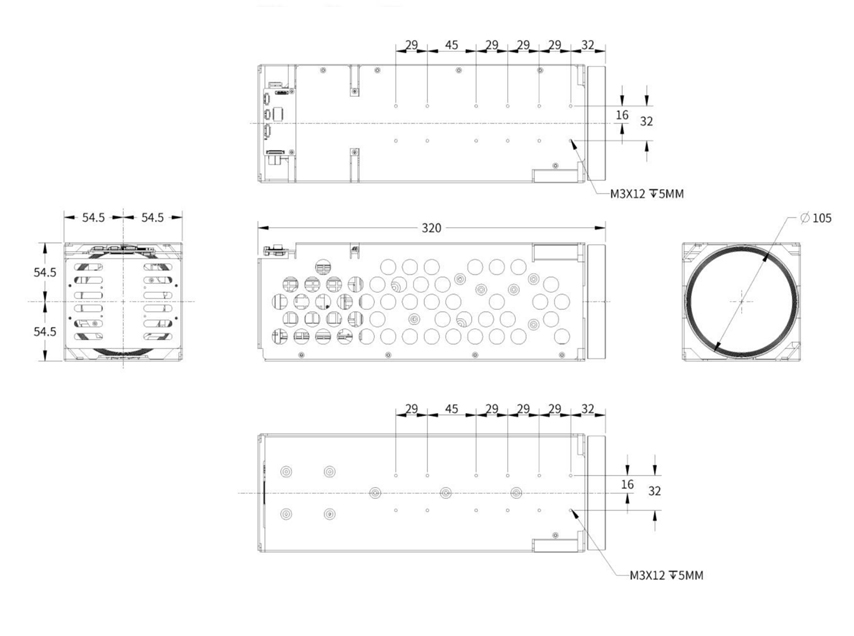

    Ulottuvuus

    Eritelmä

    Malli

    Sg - swz12nd2 - 17510

    Sg - swz06nd2 - 17510

    Anturi

    Kuvaanturi1/2 ″ Sony Ingaas Global Shutter SWIR -anturi IMX9901/4 ″ Sony Ingaas Global Shutter SWIR -anturi IMX991
    Tehokkaat pikselitNoin 1,34MPNoin 0,34MP
    Pikselikoko5 um

    Linssi

    Vastausaallonpituus1000 ~ 1700 nm
    ICRTuki 2 moodia: Wide Band: 1000 ~ 1700Nmnarrow Band: 1450 ~ 1700 nm
    Polttoväli17 mm ~ 510 mm, 30x optinen zoom
    AukkoF2.8 ~ f5.5
    NäkökenttäH: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 °H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 °
    Tarkastusetäisyys1m ~ 10m (leveä ~ tele)
    ZoomausnopeusNoin 7S (optinen leveä ~ tele)

    Video

    PuristusH.265/H.264/H.264H/MJPEG
    Ratkaisu25/30/50/60fps@1280 × 102425/30/50/60fps@640 × 512
    Videon bittinopeus32 kbps ~ 16Mbps
    AudioAAC / MP2L2
    LVDS -video25/30/50/60fps@2MP (1920 × 1080)

    Verkko

    Säilytys-TF -kortti (256 Gt), FTP, NAS
    VerkkoprotokollaOnvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP
    MonilähetysTukea
    Firmware -päivitys (LVD)Vain voi päivittää laiteohjelmiston verkkoportin kautta
    Yleiset tapahtumatLiike, väärentäjä, SD -kortti, verkko
    IVSTripwire, aidan ristin havaitseminen, tunkeutuminen, hylätty esine, nopea - liikkuminen, pysäköintien havaitseminen, joukkojen keräämisen arviointi, puuttuva esine, loitering -havaitseminen.
    Melun vähentäminen2D/3D
    ValotustilaManuaalinen, auto, aukon prioriteetti, suljin prioriteetti
    AltistumiskorvausTukea
    Suljinopeus1/1 ~ 1/30000s
    TarkennustilaAuto/manuaalinen/puoliauto
    Elektroninen defogTukea
    Lämmön sujuvuusTukea
    KääntääTukea
    EisTukea
    Digitaalinen zoomaus16x
    Ulkoinen hallintaTTL
    Rajapinta4Pin Ethernet Port, 6Pin Serial & Power Port, 5Pin Audio Port.30Pin LVDS
    ViestintäprotokollaSony Visca, Pleco D/P
    Käyttöolosuhteet- 30 ~+60 ° C/20%~ 80%RH
    Säilytysolosuhteet- 40 ~+70 ° C/20%~ 95%RH
    VirtalähdeDC 12V
    Virrankulutus (TBD)AVG: 6W; Max: 11W
    Mitat (l*w*h)Noin 320 mm*109mm*109mm
    Paino3,1 kg

    Verkon käyttöliittymä

    TyyppiPinanumeroNimeäKuvaus
    J2_4pin Ethernet -rajapinta1ETRX -Adaptive Ethernet -portti, Internet RX -
    2ETRX+Adaptive Ethernet -portti, Internet RX+
    3ETHTX -Adaptive Ethernet -portti, Internet TX -
    4ETHTX+Adaptive Ethernet -portti, Internet TX+
    J3_6pin Power & UART -käyttöliittymä1DC_INDC12V
    2HölynpölyHölynpöly
    3RXD1TTL -taso 3,3 V, Pelco -protokolla
    4TXD1TTL -taso 3,3 V, Pelco -protokolla
    5RXD0TTL -taso 3.3 V, VISCA -protokolla
    6TXD0TTL -taso 3.3 V, VISCA -protokolla
    J1_5pin Audio -käyttöliittymä1Audio_outÄäni ulos (linja ulos)
    2HölynpölyHölynpöly
    3Audio_inÄäni (rivi in)
    4HölynpölyHölynpöly
    5NCNC

    LVDS -käyttöliittymä

    SatamaMääräNimeäKuvaus
    J4_30pin LVDS -rajapinta (samanlainen kuin Sony 30Pin Digital Interface)1NCNC
    2NC
    3NC
    4NC
    5NC
    6NC
    7NC
    8NC
    9HölynpölyHölynpöly
    10Hölynpöly
    11Hölynpöly
    12Hölynpöly
    13DCDC -lähtö (DC+7V ~+12 V)
    14DC
    15DC
    16DC
    17DC
    18Uart1_txTTL -taso 3.3 V, Visca -protokolla, sama TXD0: lle J3_6pin -portilla. Mutta ei voi muodostaa yhteyttä samaan aikaan.
    19Uart1_rxTTL -taso 3.3 V, Visca -protokolla, sama Rxd0: lle J3_6pin -portilla. Mutta ei voi muodostaa yhteyttä samaan aikaan.
    20HölynpölyHölynpöly
    21Txout0 -
    22Txout0+
    23Txout1 -
    24Txout1+
    25Txout2 -
    26Txout2+
    27Txoutclk -
    28Txoutclk+
    29Txout3 -
    30Txout3+
