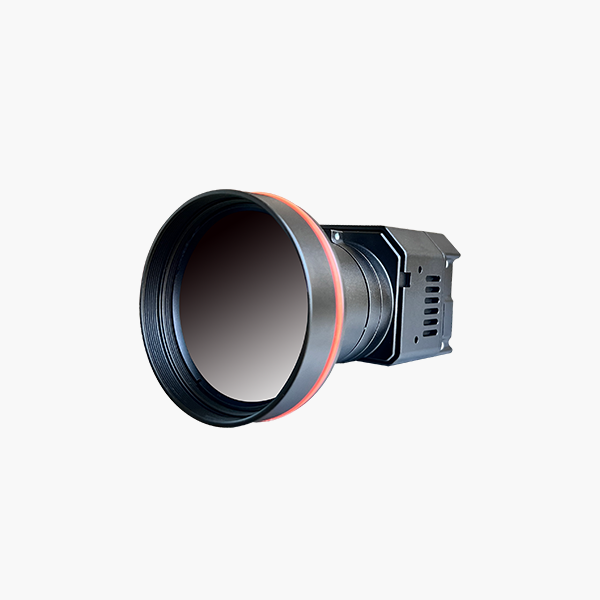

1280x1024 lämpöverkkokameramoduuli 55 mm (35 mm) kiinteällä linssillä
|
Malli |
SG-TCM12N2-55 |
SG-TCM12N2-35 |
|
|
Anturi |
Kuvan anturi |
Jäähdyttämätön VOx-mikrobolometri |
|
|
Resoluutio |
1280×1024 |
||
|
Kuvataajuus |
50 Hz |
||
|
Pixel Pitch |
12 μm |
||
|
Spektrialue |
8-14 μm |
||
|
NETD |
≤35mK@25°C, F#1,0 |
||
|
Linssi |
Pinnoite |
DLC |
|
|
Polttoväli |
55 mm |
35 mm |
|
|
Keskity |
Manuaalinen |
Manuaalinen |
|
|
Digitaalinen zoom |
8x |
8x |
|
|
F Arvo |
F1.0 |
F1.0 |
|
|
FOV |
15,90° × 12,75° |
24,75° × 19,91° |
|
|
Video |
Puristus |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Äänen pakkaus |
AAC / MP2L2 |
||
|
Tilannekuva |
JPEG |
||
|
Resoluutio |
Päävirta: 50 fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Videon bittinopeus |
4kbps ~ 40Mbps |
||
|
Verkko |
Verkkoprotokolla |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
Verkkoturvallisuus |
Käyttäjän todennus, IP/MAC-suodatus, HTTPS-salaus, IEEE 802.1X -verkkokäytön valvonta |
||
|
Web-selain |
IE, Edge, Firefox, Chrome |
||
|
Käyttäjä |
Jopa 20 käyttäjää, 2 tasoa: Järjestelmänvalvoja, Käyttäjä |
||
|
Varastointi |
Micro SD/SDHC/SDXC-kortti (jopa 1 Tt) reunamuisti, FTP, NAS |
||
|
Multicast |
Tuki |
||
|
Älykkyys |
Kehäsuojaus |
Tripwire, Cross Fence Detection, Intrusion |
|
|
Käyttäytymisanalyysi |
Hylätty esine, esineen poisto, nopea liikkuminen, väkijoukon tunnistus, vaeltamisen tunnistus, pysäköinnin tunnistus |
||
|
Tapahtumat |
Liiketunnistus, videon tukos, kohtauksen vaihto, äänentunnistus, verkkoyhteys katkennut, IP-ristiriita, laiton käyttö, tallennuspoikkeama |
||
|
Palon havaitseminen |
Tuki |
||
|
Käyttöliittymä |
Ethernet |
4PIN Ethernet-portti, 10M/100M itsesovitus |
|
|
Hälytys sisään/ulos |
1/1 |
||
|
Audio In/Out |
1/1 |
||
|
Ohjausliittymä |
1x TTL 3.3V (VISCA-protokolla), 1x RS485 (Pelco-protokolla) (TTL 3.3V valinnainen) |
||
|
Videolähtö |
Verkko |
||
|
Pseudo väri |
Valkoinen kuuma, musta kuuma, fuusio, rauta punainen jne. 20 vaihtoehtoa |
||
|
FFC-tila |
Auto / Manuaalinen |
||
|
Kuvan asetus |
Kirkkaus, kontrasti, terävyys ja ajallinen kohinanvaimennus |
||
|
EIS |
Tuki |
||
|
OSD |
Tuki |
||
|
Käännä |
Tuki |
||
|
Peili |
Tuki |
||
|
Virtalähde |
DC 12V, 1A |
||
|
Virrankulutus |
≤3,8W |
||
|
Käyttöolosuhteet |
-30°C~+60°C/20-80 % RH |
||
|
Varastointiolosuhteet |
-40°C~+70°C/20 % - 95 % RH |
||
|
1. linssin suojaustaso |
IP67 |
||
|

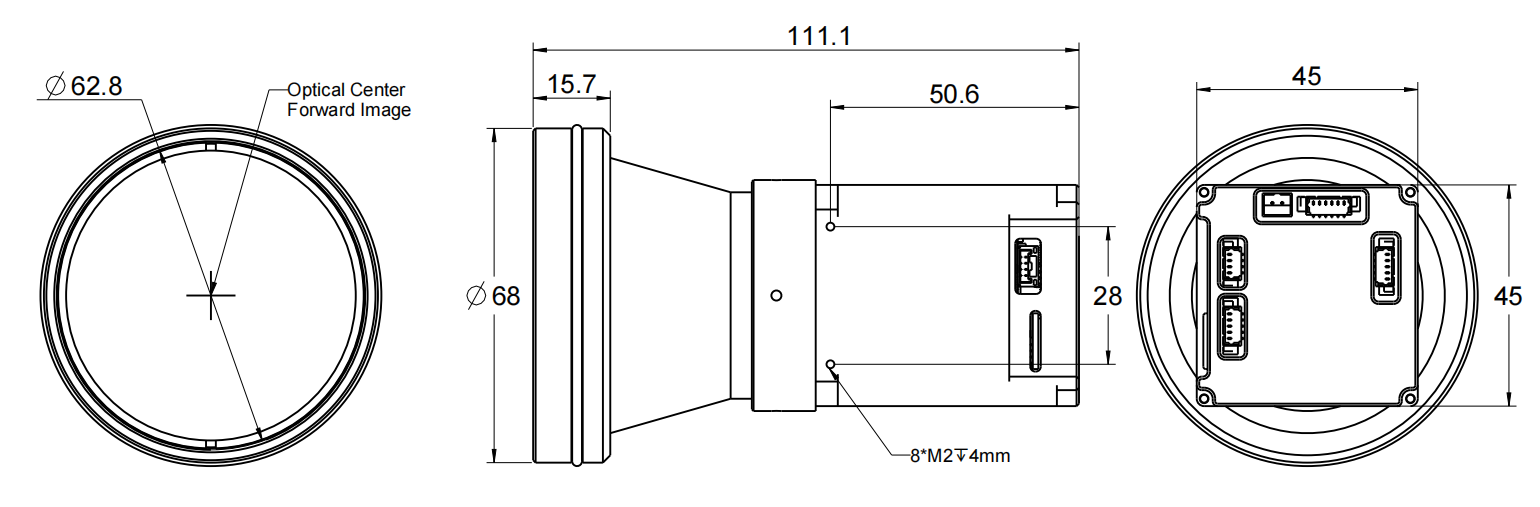

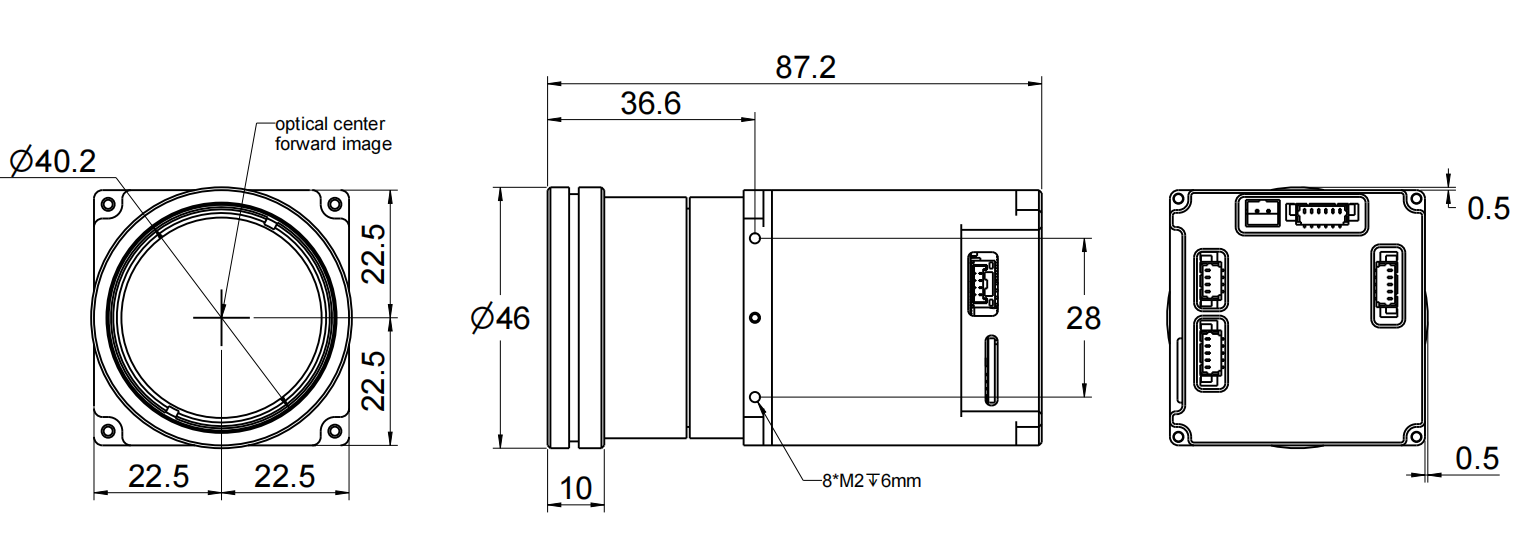

Mitat (P*L*K) |
Φ68 * 111,1 mm |
87,2*46*46mm |
|
|
Paino |
Noin 430 g |
Noin 224 g |
|
DRI-etäisyys
Kohde: Ihmisen koko on 1,8m × 0,5m (kriittinen koko on 0,75m), ajoneuvon koko on 1,4m × 4,0m (kriittinen koko on 2,3m); Palon koko on 0,13m × 0,13m (kriittinen koko on 0,13m).
Kohteen havaitsemis-, tunnistus- ja tunnistusetäisyydet lasketaan Johnsonin kriteerien mukaan.
Suositeltavat etäisyydet havaitsemiseen, tunnistamiseen ja tunnistamiseen ovat seuraavat:
|
Linssi |
Djne |
Rtunnistaa |
Tunnistey |
||||||
|
Ajoneuvo |
Ihmisen |
Tuli |
Ajoneuvo |
Ihmisen |
Tuli |
Ajoneuvo |
Ihmisen |
Tuli |
|
|
35 mm |
4472m (14672ft) |
1458m (4783ft) |
253 m (830 jalkaa) |
1118m (3668ft) |
365 m (1198 jalkaa) |
63 m (207 jalkaa) |
559 m (1834 jalkaa) |
182 m (597 jalkaa) |
32 m (105 jalkaa) |
|
55 mm |
7028m (23058ft) |
2292m (7520ft) |
397 m (1302 jalkaa) |
1757m (5764ft) |
573 m (1880 jalkaa) |
99 m (325 jalkaa) |
878m (2281ft) |
286 m (938 jalkaa) |
50 m (164 jalkaa) |
