12um 640x512 USB -lähtö kompakti koko lämpömoduuli
|
Mallinumero |
SG - HTM06U2 - T9 |
Sg - HTM06U2 - T15 |
Sg - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Lämpömoduuli |
||||
|
Kuvaanturi |
Vox -jättämättömät polttotasot |
|||
|
Enintään Ratkaisu |
640 × 512 |
|||
|
Kehysnopeus |
Säädettävä, 6Hz - 30Hz |
|||
|
Pikseli |
12 um |
|||
|
Vaste -aaltoalue |
8 μm - 14 μm |
|||
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1,0 |
|||
|
Linssi (polttoväli) |
9,1 mm |
15 mm |
19mm |
25 mm |
|
F -numero |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
IFOV |
1,3 mrad |
0,8MRAD |
0,6MRAD |
0,48MRAD |
|
Näkökenttä (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Tarkennusetäisyys |
2m |
5m |
7m |
8m |
|
Lämpötilan mittaus |
||||
|
Lämpötila -alue |
- 20 ° C ~+150 ° C ja 100 ° C ~ 550 ° C |
|||
|
Lämpötilan tarkkuus |
Max (± 2 ° C, ± 2%) ympäristön lämpötilassa 25 ° C ja objektin lämpötila yli 0 ° C |
|||
|
Lämpötila -etäisyys (perustuu 0,65 × 0,65 m)) |
10m (kauimpana) |
15m (kauimpana) |
20m (kauimpana) |
25m (kauimpana) |
|
Termografiasääntö |
3 Lämpötilan mittaussääntötyypit, 21 sääntöä (10 pistettä, 10 aluetta ja 1 rivi) |
|||
|
Tietolähtö |
16 -bittinen lämpötilatiedot |
|||
|
Kuvan näyttö |
||||
|
Kontrastin säätö |
Kyllä |
|||
|
Kirkkauden säätö |
Kyllä |
|||
|
Paletit |
15 värivalikoimaa säädettävää, oletusvalkoinen kuuma |
|||
|
FFC (litteän kentän korjaus) -tila |
Auto, manuaalinen, ulkoinen korjaus |
|||
|
Dde |
Kyllä |
|||
|
Yleinen |
||||
|
Laitteistorajapinta |
USB2.0 FPC |
|||
|
Voima |
DC 5V ± 5% |
|||
|
Virrankulutus |
≤0,55 W |
≤0,55 W |
≤0,55 W |
≤0,65 W |
|
Värähtely ja shokki |
Tärinä: sinimuotoinen tärinä, 20 m/s ², 3 - akseli Shokki: Puoli -aalto, 30 g/11 ms, 3 - akseli 6 - Tapa |
|||
|

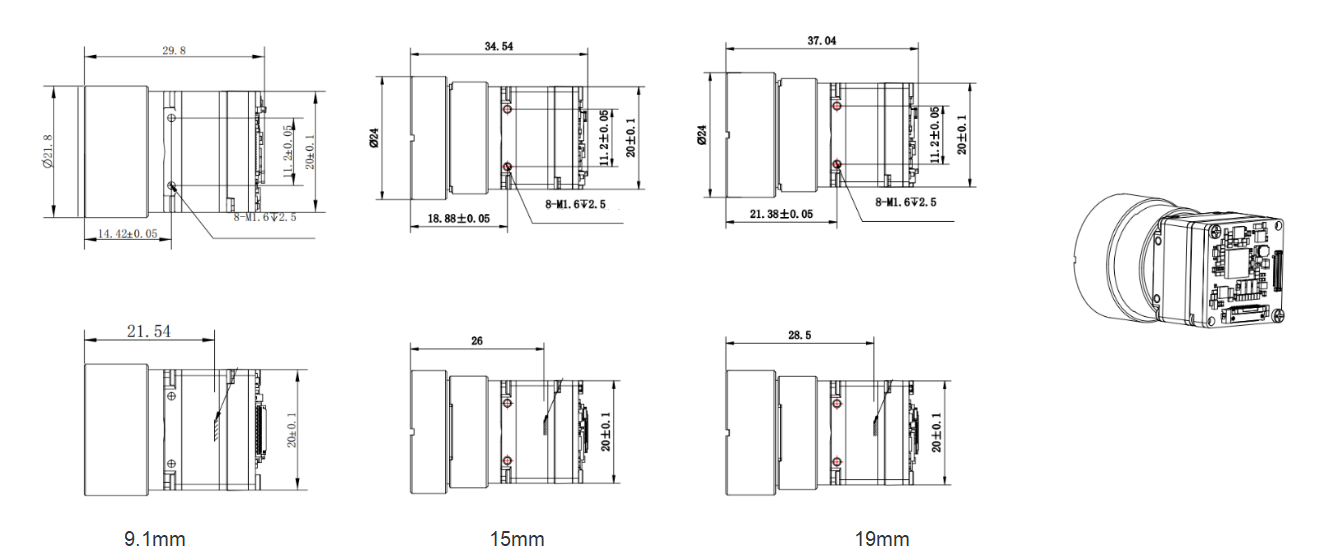

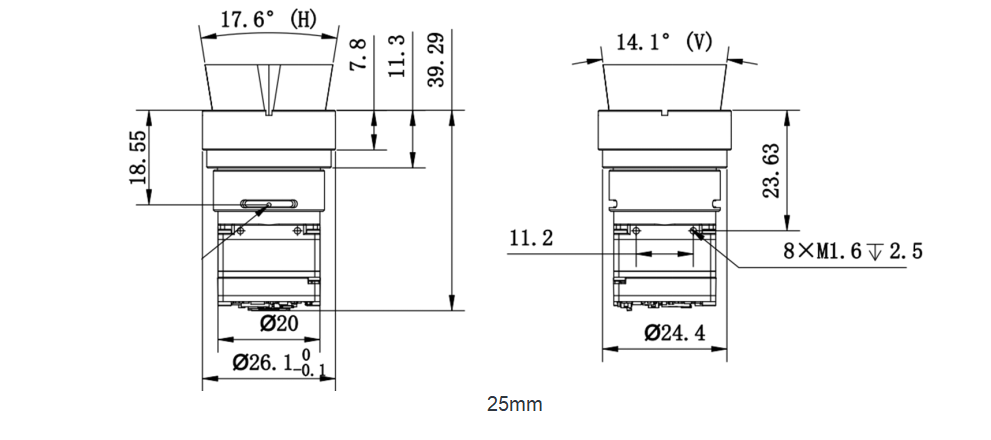

Ulottuvuus (mm) |
29,8*20*20 mm |
34,54*20*20 mm |
37,04*20*20 mm |
39,29*20*20 mm |
|
Paino |
≤22 g |
≤28 g |
≤32 g |
≤33 g |
|
Työlämpötila |
- 40 ° C ~ 70 ° C |
|||
