640x512 lämpöverkkokameramoduuli 25 mm (19 mm, 13 mm) kiinteällä linssillä
|
Malli |
SG-TCM06N2-25 |
SG-TCM06N2-19 |
SG-TCM06N2-13 |
|
|
Anturi |
Kuvan anturi |
Jäähdyttämätön VOx-mikrobolometri |
||
|
Resoluutio |
640×512 |
|||
|
Kuvataajuus |
50 Hz |
|||
|
Pixel Pitch |
12 μm |
|||
|
Spektrialue |
8-14 μm |
|||
|
NETD |
≤40mK@25°C, F#1,0 |
|||
|
Linssi |
Pinnoite |
DLC |
||
|
Polttoväli |
25 mm |
19 mm |
13 mm |
|
|
Keskity |
Manuaalinen |
Manuaalinen |
Manuaalinen |
|
|
Digitaalinen zoom |
8x |
8x |
8x |
|
|
F Arvo |
F1.0 |
F1.0 |
F1.0 |
|
|
FOV |
17,46° × 14,04° |
22,85° × 18,37° |
32,91° × 26,59° |
|
|
Video |
Puristus |
H.265/H.264/H.264H/H.264B/MJPEG |
||
|
Äänen pakkaus |
AAC / MP2L2 |
|||
|
Tilannekuva |
JPEG |
|||
|
Resoluutio |
Päävirta: 50 fps@(1280×1024, 1280×720, 704×576, 704×480) |
|||
|
Videon bittinopeus |
4kbps ~ 40Mbps |
|||
|
Verkko |
Verkkoprotokolla |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
||
|
API |
ONVIF, HTTP API, SDK, GB28181 |
|||
|
Verkkoturvallisuus |
Käyttäjän todennus, IP/MAC-suodatus, HTTPS-salaus, IEEE 802.1X -verkkokäytön valvonta |
|||
|
Web-selain |
IE, Edge, Firefox, Chrome |
|||
|
Käyttäjä |
Jopa 20 käyttäjää, 2 tasoa: Järjestelmänvalvoja, Käyttäjä |
|||
|
Varastointi |
Micro SD/SDHC/SDXC-kortti (jopa 1 Tt) reunamuisti, FTP, NAS |
|||
|
Multicast |
Tuki |
|||
|
Älykkyys |
Kehäsuojaus |
Tripwire, Cross Fence Detection, Intrusion |
||
|
Käyttäytymisanalyysi |
Hylätty esine, esineen poisto, nopea liikkuminen, väkijoukon tunnistus, vaeltamisen tunnistus, pysäköinnin tunnistus |
|||
|
Tapahtumat |
Liiketunnistus, videon tukos, kohtauksen vaihto, äänentunnistus, verkkoyhteys katkennut, IP-ristiriita, laiton käyttö, tallennuspoikkeama |
|||
|
Palon havaitseminen |
Tuki |
|||
|
Käyttöliittymä |
Ethernet |
4PIN Ethernet-portti, 10M/100M itsesovitus |
||
|
Hälytys sisään/ulos |
1/1 |
|||
|
Audio In/Out |
1/1 |
|||
|
Ohjausliittymä |
1x TTL 3.3V (VISCA-protokolla), 1x RS485 (Pelco-protokolla) (TTL 3.3V valinnainen) |
|||
|
Videolähtö |
Verkko ja CVBS |
|||
|
Pseudo väri |
Valkoinen kuuma, musta kuuma, fuusio, rauta punainen jne. 20 vaihtoehtoa |
|||
|
FFC-tila |
Auto / Manuaalinen |
|||
|
Kuvan asetus |
Kirkkaus, kontrasti, terävyys ja ajallinen kohinanvaimennus |
|||
|
OSD |
Tuki |
|||
|
Käännä |
Tuki |
|||
|
Peili |
Tuki |
|||
|
Virtalähde |
DC 12V, 1A |
|||
|
Virrankulutus |
≤2,5W |
|||
|
Käyttöolosuhteet |
-30°C~+60°C/20-80 % RH |
|||
|
Varastointiolosuhteet |
-40°C~+70°C/20 % - 95 % RH |
|||
|
1. linssin suojaustaso |
IP67 |
|||
|

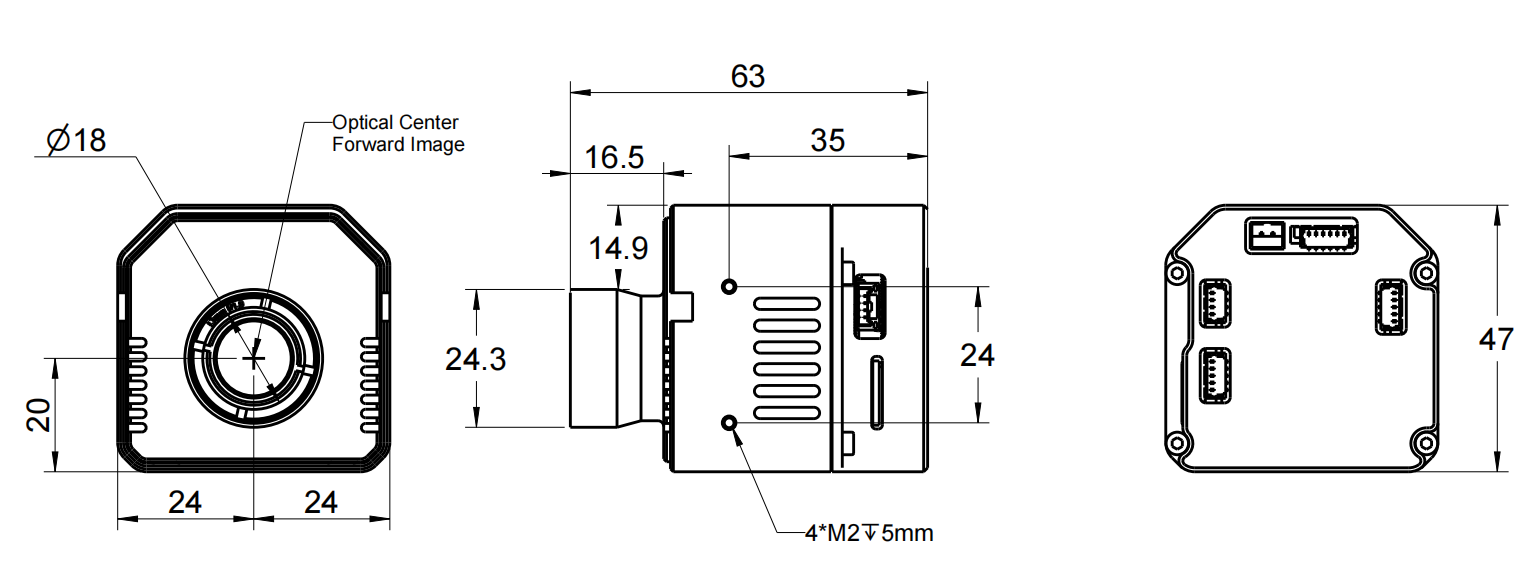

Mitat (P*L*K) |
75,3 * 48 * 47 mm |
69,3 * 48 * 47 mm |
63*48*47mm |
|
|
Paino |
Noin 200g |
Noin 177 g |
Noin 156 g |
|
DRI-etäisyys
Kohde: Ihmisen koko on 1,8m × 0,5m (kriittinen koko on 0,75m), ajoneuvon koko on 1,4m × 4,0m (kriittinen koko on 2,3m); Palon koko on 0,13 m × 0,13 m (kriittinen koko on 0,13 m).
Kohteen havaitsemis-, tunnistus- ja tunnistusetäisyydet lasketaan Johnsonin kriteerien mukaan.
Suositeltavat etäisyydet havaitsemiseen, tunnistamiseen ja tunnistamiseen ovat seuraavat:
|
Linssi |
Djne |
Rtunnistaa | Tunnistey | |||||||
|
Ajoneuvo |
Ihmisen |
Tuli |
Ajoneuvo |
Ihmisen |
Tuli |
Ajoneuvo |
Ihmisen |
Tuli |
||
|
13 mm |
1661 m (5449 jalkaa) |
542 m (1778 jalkaa) |
94 m (308 jalkaa) |
415 m (1362 jalkaa) |
135 m (443 jalkaa) |
23 m (75 jalkaa) |
208 m (682 jalkaa) |
68 m (223 jalkaa) |
12 m (39 jalkaa) |
|
|
19 mm |
2428 m (7966 jalkaa) |
792m (2598ft) |
137 m (499 jalkaa) |
607 m (1991 jalkaa) |
198 m (650 jalkaa) |
34 m (112 jalkaa) |
303 m (994 jalkaa) |
99 m (325 jalkaa) |
17 m (56 jalkaa) |
|
|
25 mm |
3194 m (10479ft) |
1042m (3419ft) |
181 m (594 jalkaa) |
799 m (2621 jalkaa) |
260 m (853 jalkaa) |
45 m (148 jalkaa) |
399m (1309ft) |
130 m (427 jalkaa) |
23 m (75 jalkaa) |
|
